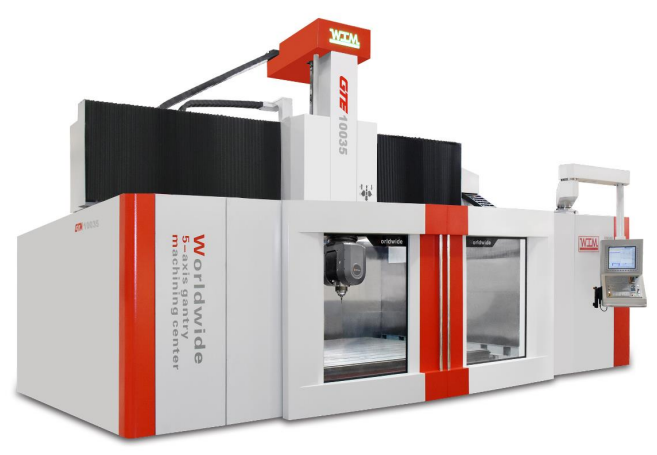

5-осевой портально-фрезерный станок с ЧПУ WIM GTE10035

GTE10035 относится к высокоскоростным 5-осевым портальным обрабатывающим центрам, обладающим наилучшими характеристиками для применения в аэрокосмической, судостроительной, энергетической, железнодорожной промышленности, строительной технике, автомобильной промышленности и т.д.

Кабинетная защита (открытый верх)

Кабинетная защита предотвращает попадание СОЖ и стружки в пространство вне рабочей зоны, что помогает избегать загрязнения цеха, а также травм для рабочего персонала. С системой блокировки станок прекращает работу, как только защитная дверь будет открыта.

Система ЧПУ SIEMENS Sinumerik 840D SL

SINUMERIK 840D sl это открытая, гибкая и мощная система ЧПУ типа CNC в конструктивном исполнении SINAMICS S120 макс. для 93 осей. Децентрализованность, масштабируемость, открытость, возможность построения сетей и широкая функциональность - все это позволяет использовать данную систему практически для любых технологий и достигать высоких показателей в динамике, точности, а также интегрируемости в сети.

Кроме этого, SINUMERIK 840D sl отличается открытостью в программировании, управлении и технологических циклах. Другими отличительными особенностями данной платформы являются эффективность в программировании, установке и вводе в эксплуатацию благодаря оптимальному конструктивному исполнению, инновационной функциональности ЧПУ, коммуникации и открытости.

Конвейер для удаления стружки

Стальной ленточный конвейер для стружки, предназначен для эффективного удаления стружки из рабочей зоны. Высокая скорость удаления позволяет быстро и качество выгружать стружку из рабочей зоны.

Фрезерная головка

Универсальная фрезерная головка от немецкого производителя Kessler. Превосходная производительность 5-осевой обработки для сложных 3D поверхностей за один установ. Минимальная индексация: 0,001°.

Оптические линейки

Станок оснащен оптическими линейки от производителя HEIDENHAIN:

• 2 комплекта для оси X

• 1 комплект для оси Y

• 1 комплект для оси Z

ШВП и линейные направляющие качения

Оси X, Y, Z - роликовые направляющие качения высокой жесткости, обеспечивающие стабильность передачи и геометрическую точность Оснащены ШВП бренда THK (или другими международными брендами).

Динамическая система противовеса

Система противовеса замкнутого контура с использованием азота, обеспечивает динамическую реакцию и уравновешивает вес ползуна.

Кондиционер электрического шкафа

Кондиционер контролирует температуру электрического шкафа в необходимом диапазоне для продления срока службы электронных компонентов.

Система подачи СОЖ в зону обработки

Данная система предназначена для снижения количества тепла, выделяющегося в процессе обработки, и удаления стружки, образующейся во время обработки.
