Для крупногабаритных и тяжеловесных деталей
Китай
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно

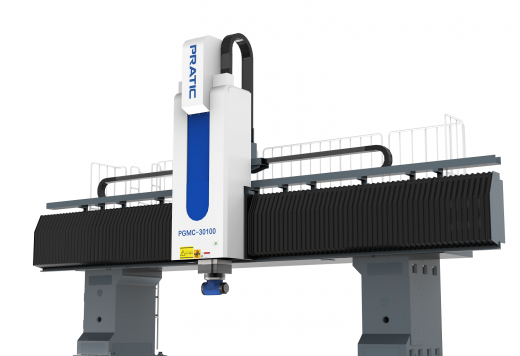

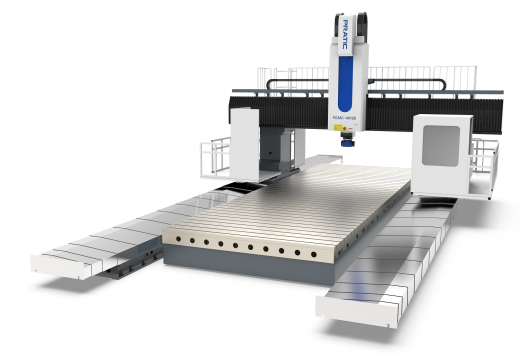

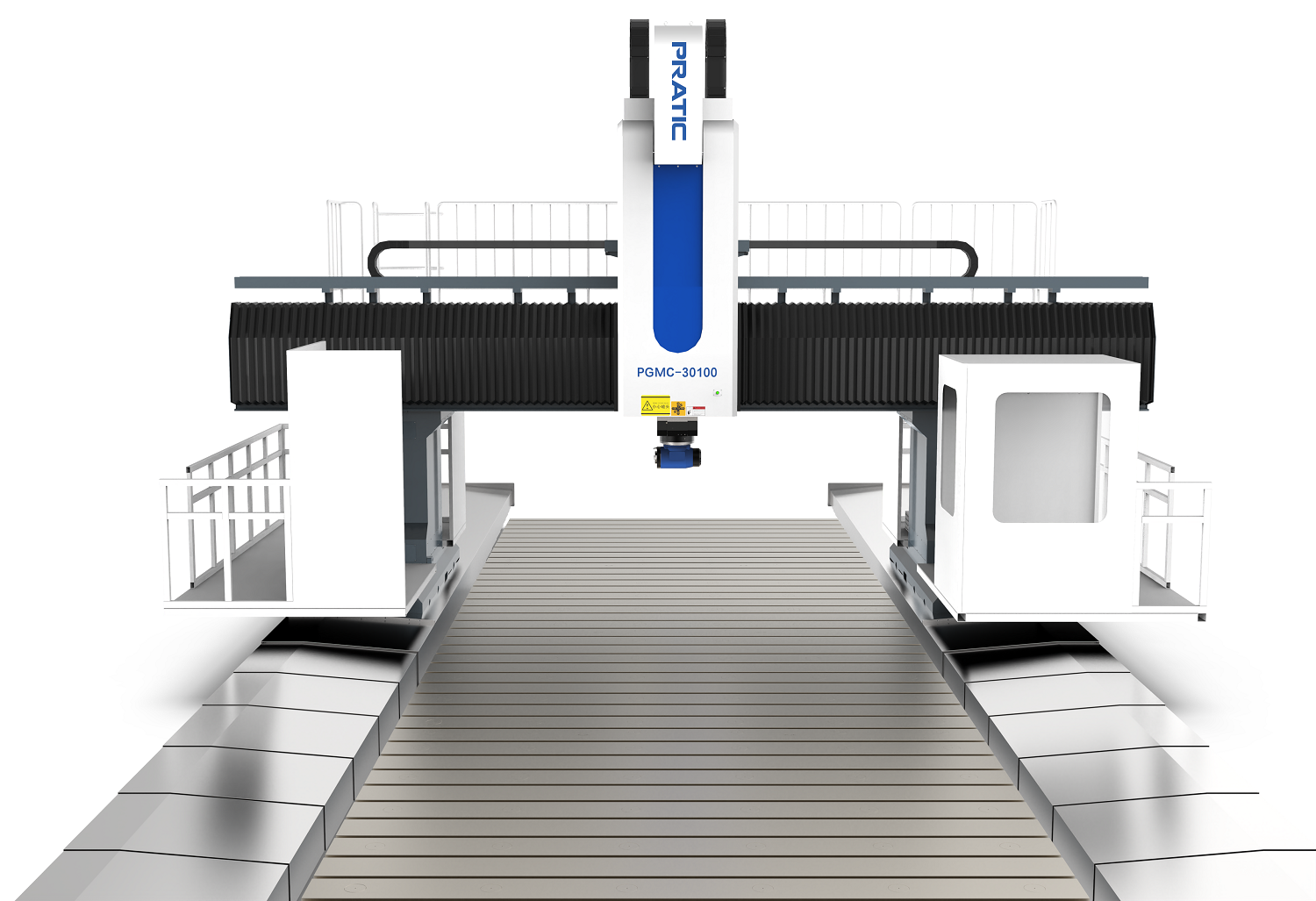

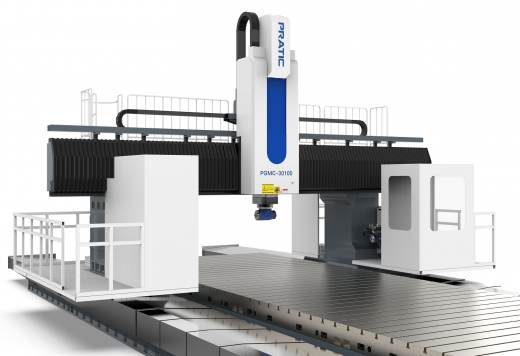

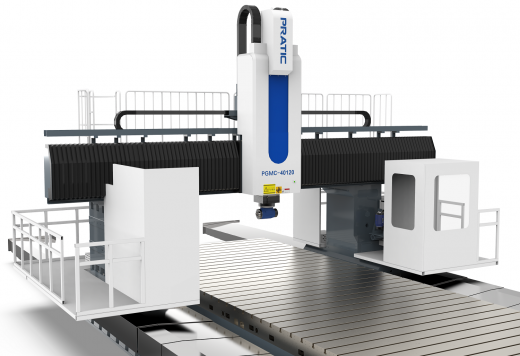

Обрабатывающий центр портального типа PRATIC PGMC оснащен подвижной траверсой и ЧПУ. Является аналогом KAFO. Используется для обработки крупногабаритных деталей в судостроении, аэрокосмической промышленности, строительстве, железнодорожном транспорте, автомобилестроении, нефтехимии и других отраслях.
Преимущества серии PRATIC PGMC
- Объединяет функции фрезерования, растачивания, сверления (сверление, расширение, развертка), нарезания резьбы и т.д.
- Подходит для обработки крупногабаритных и тяжеловесных деталей - портал перемещается как единое целое, стол неподвижен, возможен подъем и опускание балки.
- Встроенный автоматический конвейер для удаления стружки, накопление стружки не мешает процессу обработки.
- Установлена система ЧПУ высшего класса.
| PGMC3080/ 100/ 120 | PGMC4090/ 120/ 150 | |
| Рабочий ход | ||
| Ось X, мм | 8500/ 10500/ 12500 | 9500/ 12500/ 15500 |
| Ось Y, мм | 4600 | 5600 |
| Ось Z, мм | 1200/ 1600 | |
| Расстояние от торца шпинделя до рабочей поверхности, мм | 300~1500/ 300~1900 | |
| Расстояние между колоннами, мм | 4100 | 5100 |
| Шпиндель | ||
| Скорость вращения, об/мин | 10~4500/ 10~3500 | |
| Мощность, кВт | 22~30/ 37~51 | |
| Крутящий момент, Нм | 1076~1469/ 1800~2481 | |
| Конус | ISO 50 | |
| Опора шпинделя, мм | 400x400/ 450x450 | |
| Скорость подачи | ||
| Перемещение по оси X/Y/Z, м/мин | 12/15/10/3 | 10/15/10/3 |
| Скорость резания по оси X/Y/Z/W, м/мин | 6/6/6 | |
| Точность позиционирования по оси X, м/мин |
0.045/ 0.055/ 0.06 |
0.05/ 0.06/ 0.07 |
| Точность позиционирования по осям Y/Z, м/мин |
0.035/ 0.015 (0.035/ 0.02) |
0.045/ 0.015 (0.045/ 0.02) |
| Точность повторного позиционирования по оси X, м/мин | 0.035/ 0.04/ 0.045 | 0.035/ 0.045/ 0.055 |
| Точность повторного позиционирования по осям Y/Z, м/мин | 0.025/ 0.01 (0.025/ 0.013) |
0.035/ 0.01 (0.035/ 0.013) |
| Инструментальный магазин (опция) | ||
| Количество инструментов |
40/60 |
|
| Макс. размер инструмента, мм |
Ø125/ Ø250 |
|
| Макс. длина инструмента, мм |
400 |
|
| Макс. вес инструмента, кг | 25 | |
| Основные параметры | ||
| Размер рабочего стола, мм | 3000x8000/10000/12000 | 4000x9000/12000/15000 |
| Макс. нагрузка, кг/м² | 15000 | |
| Размер Т-образного паза (ширина x расстояние x кол-во) |
28х250х32/40/48 |
36x300x30/40/50 |
| Операционная система | Siemens (Fanuc) | |
| Требуемое пневматическое давление, кг/см² | 6 | |
| Занимаемая площадь, мм | 7950х17250/ 19250/ 21250 | 8950х18250/ 21250/ 24250 |
| Высота, мм | 6700 (7800) | |
Стандартная комплектация
- Система ЧПУ Siemens и Fanuc.
- Высокоскоростной шпиндель.
- Система автоматической подачи смазки.
- Масляное охлаждения шпинделя, водяное охлаждение инструмента.
- Конвейер для автоматического удаления стружки.
Дополнительные опции
- Инструментальный магазин.
