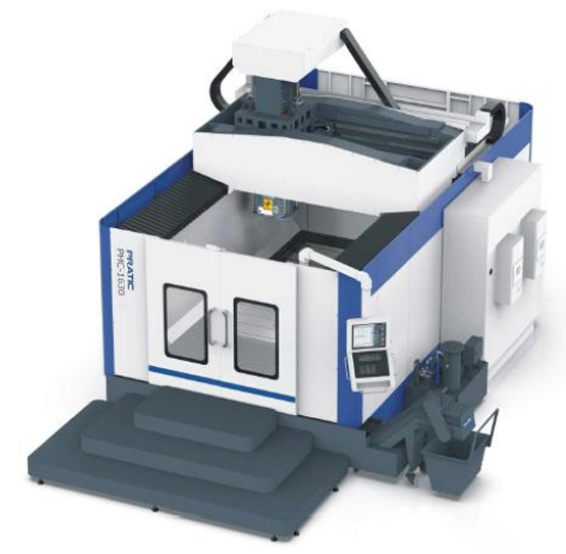

Серия PHC - Портальные обрабатывающие центры серии PHC мостового типа "коробка в коробке"
Характеристики станка:
1. Компоновка мостового типа, неподвижный рабочий стол, большая несущая способность
2. Малая площадь установки
3. Терм симметричная конструкция "коробка в коробке" с минимальным рабочим перемещением
4. Легкий вес движущихся частей обеспечивает высокую подачу, 30 м/мин по трем осям
5. В 3-х и 5-ти осевых конфигурациях используются электрические шпиндели, имеющие высокую скорость вращения, в том числе достигает до 16000 об/мин для 3-х осевого шпинделя и достигает до 18000 об/мин для 5-ти осевого шпинделя
6. Лучшая структурная компоновка среди наших станков - серия PH
| Параметры | Единица измерения | PHB5D-3040 | ||||
| Перемещение | Ход по оси X (ход шпинделя вперед-назад) | мм | 4000 | |||
| Ход по оси Y (ход шпинделя влево-вправо) | мм | 2600 | ||||
| Ход по оси Z (ход шпинделя вверх-вниз) | мм | 1250 | ||||
| Расстояние от конца шпинделя до поверхности рабочего стола | мм | 0-1250 | ||||
| Расстояние между стойками | мм | 3400 | ||||
| Рабочий стол | Размер рабочего стола (длина× ширина) | мм | 4000×2500 | |||
| Т-паз (ширина х расстояние) | мм | 22 х 250 | ||||
| Нагрузка на стол | кг | 50000 | ||||
| Шпиндель | Номинальная скорость/максимальная скорость | об/мин | 6000/18000 | |||
| Мощность | кВт | 56/70 (S1/S6) | ||||
| Крутящий момент шпинделя | Н-м | 89/111 (S1/S | ||||
| Конус шпинделя | HSK-A63 | |||||
| Ось А | Ном. крутящий момент/макс. крутящий момент | Н-м | 764/1200 | |||
| Макс. момент зажима | Н-м | 2160 | ||||
| Угол поворота | ° | ±105 | ||||
| Точность позиционирования | угсек | ±5″ | ||||
| Ось С | Ном. крутящий момент/макс. крутящий момент | Н-м | 810/1100 | |||
| Макс. момент зажима | Н-м | 3024 | ||||
| Угол поворота | ° | ±360° | ||||
| Точность позиционирования | угл.сек | ±2″ | ||||
| Подача | ОСИ | X | Y | Z | ||
| Скорость быстрой подачи | м/мин | 30 | 30 | 30 | ||
| Скорость подачи при резке | мм/мин | 1~15000 | 1~15000 | 1~15000 | ||
| Точность позиционирования | мм | 0.02 | 0.015 | 0.012 | ||
| Повторяемость | мм | 0.012 | 0.01 | 0.008 | ||
| Питание | Источник питания | В/ Гц | 380В/50Гц | |||
| Подача сжатого воздуха | МПа | 0.6 -0.9 | ||||
| Смазка ШВП | Автоматическое устройство для масляной смазки направляющих | |||||
| Смазка | Смазка направляющих | |||||
| Магазин инструментов | Тип магазинного инструмента | Зонтичный тип | ||||
| Тип хвостовика инструмента | HSK-A63 Pratic | |||||
| Количество инструментов | Шт. | 40 | ||||
| Время смены инструмента (от инструмента к | Сек. | 8 | ||||
| инструменту) | ||||||
| Устройство удаления стружки | Спиральный транспортер стружки + цепной пластинчатый | |||||
| Мощность конвейерв | Спиральный транспортер стружки + цепной пластинчатый | кВт | 0.4/2×0.4 | |||
| транспортер стружки | ||||||
| Защита | Защита станка | Полузакрытая защитная крышка из листового металла | ||||
| Защита направляющих по оси X | Защита направляющего рельса | |||||
| Защита направляющих по оси Y | С защитой направляющей рейки | |||||
| Размер станка | Высота х ширина х длина | мм | 5550 х 7500 х 8000 | |||
| Температура рабочей среды для общего веса (средняя температура в пределах 24 часов не должна превышать 35℃) | ℃ | 5～40 | ||||
| Относительная влажность рабочей среды | % | 30-75 | ||||
| *Интенсивность вибрации | ≤0,5G | |||||
| Держать вдали от пыльной, агрессивной среды/органических газов | ||||||
| Сопротивление заземления <10 Ом (заземлено отдельно, не подключено последовательно) | ||||||
