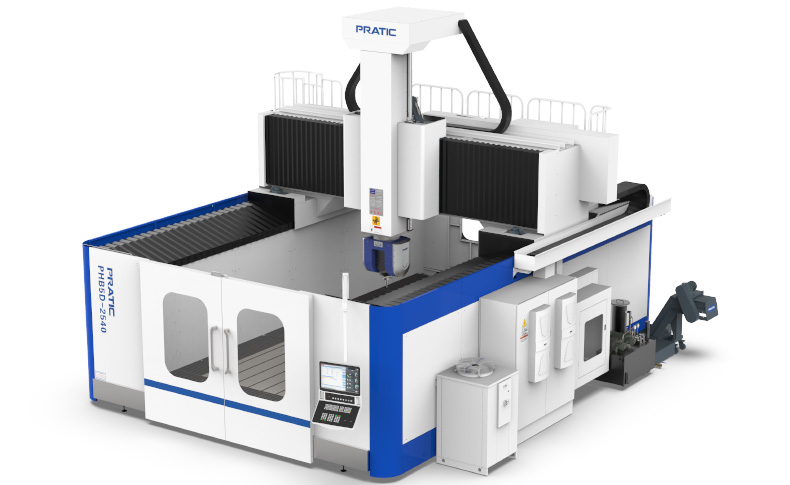

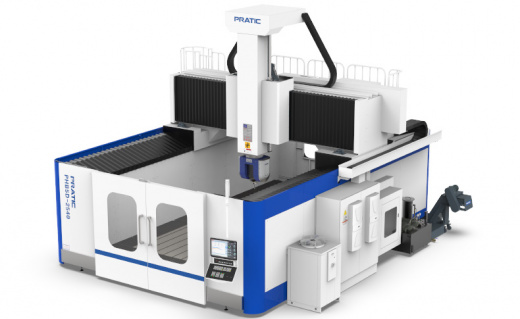

Серия PHB5D - 5-осевой портальный обрабатывающий центр с ЧПУ мостового типа.
Станок имеет функции сверления, растачивания, фрезерования, развертывания, жесткого нарезания резьбы и т.д.
Используется международная специальная система числового программного управления (ЧПУ).
Подходит для обработки с использованием ЧПУ различных основных крупных деталей, пластинчатых деталей, корпусных деталей, пресс-форм и других точных деталей.
Крупногабаритный станок с высокой точностью и жесткостью.
Широко используется в: судостроении, автомобилестроении, железнодорожном транспорте, станкостроении, авиакосмической промышленности, производстве пресс-форм и других отраслях.
Высокая жесткость, высокая стабильность и большое рабочее пространство
Превосходно подходит для работы в тяжелых условиях и с большим крутящим моментом
| Параметры | Единица измерения | PHB5D-3040 | ||||
| Перемещение | Ход по оси X (ход шпинделя вперед-назад) | мм | 4000 | |||
| Ход по оси Y (ход шпинделя влево-вправо) | мм | 2600 | ||||
| Ход по оси Z (ход шпинделя вверх-вниз) | мм | 1250 | ||||
| Расстояние от конца шпинделя до поверхности рабочего стола | мм | 0-1250 | ||||
| Расстояние между стойками | мм | 3400 | ||||
| Рабочий стол | Размер рабочего стола (длина× ширина) | мм | 4000×2500 | |||
| Т-паз (ширина х расстояние) | мм | 22 х 250 | ||||
| Нагрузка на стол | кг | 50000 | ||||
| Шпиндель | Номинальная скорость/максимальная скорость | об/мин | 6000/18000 | |||
| Мощность | кВт | 56/70 (S1/S6) | ||||
| Крутящий момент шпинделя | Н-м | 89/111 (S1/S | ||||
| Конус шпинделя | HSK-A63 | |||||
| Ось А | Ном. крутящий момент/макс. крутящий момент | Н-м | 764/1200 | |||
| Макс. момент зажима | Н-м | 2160 | ||||
| Угол поворота | ° | ±105 | ||||
| Точность позиционирования | угсек | ±5″ | ||||
| Ось С | Ном. крутящий момент/макс. крутящий момент | Н-м | 810/1100 | |||
| Макс. момент зажима | Н-м | 3024 | ||||
| Угол поворота | ° | ±360° | ||||
| Точность позиционирования | угл.сек | ±2″ | ||||
| Подача | ОСИ | X | Y | Z | ||
| Скорость быстрой подачи | м/мин | 30 | 30 | 30 | ||
| Скорость подачи при резке | мм/мин | 1~15000 | 1~15000 | 1~15000 | ||
| Точность позиционирования | мм | 0.02 | 0.015 | 0.012 | ||
| Повторяемость | мм | 0.012 | 0.01 | 0.008 | ||
| Питание | Источник питания | В/ Гц | 380В/50Гц | |||
| Подача сжатого воздуха | МПа | 0.6 -0.9 | ||||
| Смазка ШВП | Автоматическое устройство для масляной смазки направляющих | |||||
| Смазка | Смазка направляющих | |||||
| Магазин инструментов | Тип магазинного инструмента | Зонтичный тип | ||||
| Тип хвостовика инструмента | HSK-A63 Pratic | |||||
| Количество инструментов | Шт. | 40 | ||||
| Время смены инструмента (от инструмента к | Сек. | 8 | ||||
| Устройство удаления стружки | Спиральный транспортер стружки + цепной пластинчатый транспортер стружки | |||||
| Мощность конвейерв | Спиральный транспортер стружки + цепной пластинчатый | кВт | 0.4/2×0.4 | |||
| транспортер стружки | ||||||
| Защита | Защита станка | Полузакрытая защитная крышка из листового металла | ||||
| Защита направляющих по оси X | защита направляющего рельса | |||||
| Защита направляющих по оси Y | с защитой направляющей рейки | |||||
| Размер станка | Высота х ширина х длина | мм | 5550 х 7500 х 8000 | |||
| Температура рабочей среды для общего веса (средняя температура в пределах 24 часов не должна превышать 35℃) | ℃ | 5～40 | ||||
| Относительная влажность рабочей среды | % | 30-75 | ||||
| *Интенсивность вибрации | ≤0,5G | |||||
| Держать вдали от пыльной, агрессивной среды/органических газов | ||||||
| Сопротивление заземления <10 Ом (заземлено отдельно, не подключено последовательно) | ||||||
