Китай
- Гарантия: 12 месяцев
- Склад расходников и ЗИП
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие
- ПНР. Обучение: 16 часов
- Доставка

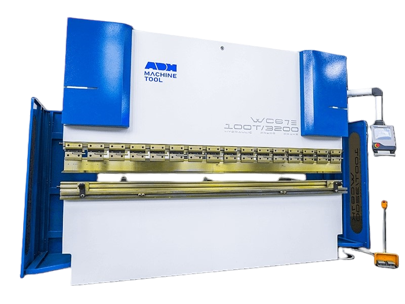

Серия WC67E - это экономичный вариант гидравлического листогиба с механической синхронизацией осей Y1, Y2 и управлением с контроллера.
Надежное бюджетное решение для универсальных производственных задач:
-
Демократичная цена
-
Удобство установки, простота в эксплуатации и обслуживании
-
Идеальное решение для простых гибов, высокая производительность на стандартных задачах
-
Подходит для изготовления уголков, швеллеров и более сложных профилей
Доп. опция в комплектации листогибочного пресса WC67E 100T/2500 в наличии:
DSP - лазерная защита линии гибки от попадания рук оператора
Технические характеристики
| Наименование |
Ед. изм. |
Значение |
| Усилие гибки |
т |
100 |
| Длина гибки |
мм |
2500 |
| Расстояние между колоннами |
мм |
2050 |
| Раскрытие (E) |
мм |
420 |
| Ход траверсы по оси Y (C) |
мм |
160 |
| Глубина зева (D) |
мм |
320 |
| Кол-во управляемых осей (с контроллера) |
шт |
2 (X, Y) |
| Кол-во осей, управляемых вручную |
шт |
3+1 (R, Z1, Z2+V) |
| Ход заднего упора (X ось) |
мм |
500 |
| Мощность двигателя |
кВт |
7,5 |
| Скорость перемещения траверсы (приближение) |
мм/с |
90 |
| Скорость перемещения траверсы (гибки) |
мм/с |
7,5 |
| Скорость перемещения траверсы (возврата) |
мм/с |
70 |
| Объем масляного бака |
л |
260 |
| Вес |
кг |
6500 |
| Габариты (ДхШхВ) |
мм |
2500х1500х2200 |
| Рабочее напряжение |
В/Ф/Гц |
380/3/50 |
Таблица усилий для гибки нержавеющей стали (F, т/м)
| S, мм | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | V, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,8 | 4 | 5,5 | 6,5 | 8 | 10,5 | 13 | 16,5 | 21 | 26 | 32,5 | 41 | 52 | 65 | 81,5 | 104 | 130 | 163 | B, мм | |
| 0,7 | 1 | 1,3 | 1,7 | 2 | 2,7 | 3,3 | 4,2 | 5,3 | 6,7 | 8,3 | 10,5 | 13,3 | 16,7 | 20,8 | 26,7 | 33,3 | 41,7 | Ri, мм | |
| 0,5 | 6 | 5 | F, т/м | ||||||||||||||||
| 0,6 | 9 | 6 | 4 | ||||||||||||||||
| 0,8 | 11 | 8 | 7 | ||||||||||||||||
| 1 | 19 | 13 | 11 | 8 | |||||||||||||||
| 1,2 | 20 | 15 | 12 | 9 | |||||||||||||||
| 1,5 | 25 | 20 | 15 | 12 | |||||||||||||||
| 2 | 39 | 26 | 20 | 17 | |||||||||||||||
| 2,5 | 44 | 33 | 25 | 19 | |||||||||||||||
| 3 | 50 | 37 | 29 | 23 | |||||||||||||||
| 4 | 65 | 53 | 39 | 32 | 26 | ||||||||||||||
| 5 | 78 | 66 | 49 | 39 | 32 | ||||||||||||||
| 6 | 90 | 75 | 55 | 45 | 36 | ||||||||||||||
| 8 | 107 | 78 | 65 | 51 | |||||||||||||||
| 10 | 131 | 98 | 80 | 63 | |||||||||||||||
| 12 | 144 | 117 | 90 | 83 | |||||||||||||||
| 15 | 180 | 141 | 114 | ||||||||||||||||
| 20 | 250 | 208 | 167 | ||||||||||||||||
| 25 | 315 | 255 | |||||||||||||||||
| 30 | 360 |
Таблица усилий для гибки обычной стали (F, т/м)
| S, мм | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | V, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,8 | 4 | 5,5 | 6,5 | 8 | 10,5 | 13 | 16,5 | 21 | 26 | 32,5 | 41 | 52 | 65 | 81,5 | 104 | 130 | 163 | B, мм | |
| 0,7 | 1 | 1,3 | 1,7 | 2 | 2,7 | 3,3 | 4,2 | 5,3 | 6,7 | 8,3 | 10,5 | 13,3 | 16,7 | 20,8 | 26,7 | 33,3 | 41,7 | Ri, мм | |
| 0,5 | 4 | 5 | F, т/м | ||||||||||||||||
| 0,6 | 6 | 4 | 3 | ||||||||||||||||
| 0,8 | 12 | 7 | 5 | 4 | |||||||||||||||
| 1 | 13 | 8 | 7 | 6 | |||||||||||||||
| 1,2 | 18 | 13 | 10 | 8 | 6 | ||||||||||||||
| 1,5 | 20 | 16 | 13 | 11 | 9 | ||||||||||||||
| 2 | 30 | 25 | 17 | 13 | 11 | ||||||||||||||
| 2,5 | 39 | 29 | 21 | 18 | 14 | ||||||||||||||
| 3 | 43 | 32 | 24 | 19 | 15 | ||||||||||||||
| 4 | 60 | 43 | 34 | 25 | 21 | 17 | |||||||||||||
| 5 | 76 | 52 | 42 | 32 | 26 | 21 | |||||||||||||
| 6 | 85 | 60 | 48 | 36 | 30 | 24 | |||||||||||||
| 8 | 107 | 85 | 69 | 50 | 43 | ||||||||||||||
| 10 | 151 | 109 | 84 | 63 | 53 | 42 | |||||||||||||
| 12 | 173 | 124 | 96 | 72 | 60 | 55 | |||||||||||||
| 15 | 213 | 150 | 120 | 95 | 75 | ||||||||||||||
| 20 | 302 | 215 | 170 | 135 | 108 | ||||||||||||||
| 25 | 378 | 269 | 210 | 170 | |||||||||||||||
| 30 | 240 |
Стандартная комплектация
| Наименование | Производитель |
| Контроллер E310P | ESTUN (Китай) |
| Серодвигатель/сервопривод | ESTUN (Китай) |
| Гидравлическая система | BOSCH-Rexroth (Германия) |
| Главный двигатель | Siemens |
| Электрические компоненты | SCHINEIDER (Франция) |
| ШВП и линейная направляющая | PMI/PYM |
| Быстрозажимная система типа Amada Promecam | ADH |
| Левый, правый и задний защитный кожух | ADH |
| Прямой пуансон (150х26 мм; 80°; R0.5) | ADH |
| 4-ручьевая матрица (60х60 мм) | ADH |
| Ножная педаль с кнопкой аварийной остановки | ADH |
Также в составе комплектации:
- инструменты для технического обслуживания станка;
- инструкция по эксплуатации и техническому обслуживанию станка на русском языке;
- документация (инструкция) на систему управления на русском языке.
