Китай

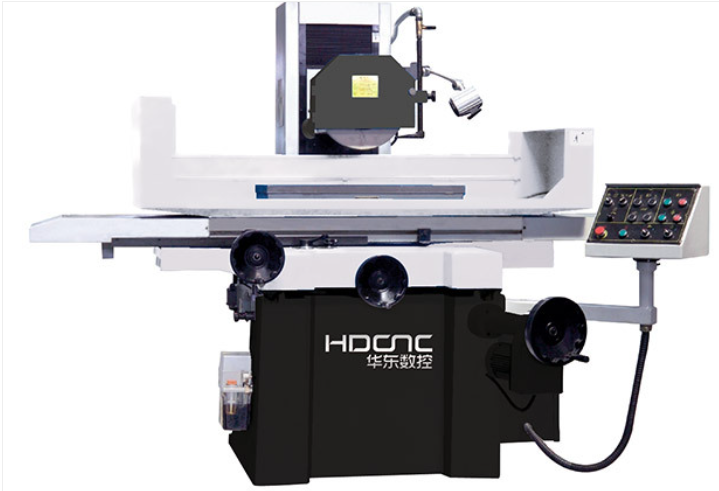

Машина имеет поперечную компоновку, а направляющая закреплена тефлоновым мягким ремнем. Для перемещения рабочего стола используется закрытая гидравлическая система. Движение вперед и назад может осуществляться вручную, а винт может приводиться в движение двигателем для автоматической периодической фиксации. Движение шлифовальной бабки вниз может быть достигнуто с помощью двигателя для быстрого подъема (AHR) или серводвигателя для быстрого подъема и автоматической подачи (AHD), что также может выполняться вручную. Машина использует высокоточный скользящий винт, высокопрочный чугунное основание, шпиндель шлифовальной бабки использует точный радиально-упорный подшипник качения, высокую жесткую конструкцию втулки, общее качество машины стабильное, подачи плавные.
Этот станок подходит для использования в цехах технического обслуживания и инструментально-механических цехах. Этот станок в основном используется для шлифования плоскости заготовки по окружности шлифовального круга. Поскольку для шлифования используется окружность шлифовального круга, поверхность обрабатываемой детали может достигать более высокой точности и более низких значений шероховатости. Этот станок также может использовать торцевую поверхность шлифовального круга для шлифования вертикальной плоскости заготовки. Во время шлифования, в зависимости от формы и размера заготовки, она может быть адсорбирована на электромагнитной плите или непосредственно закреплена на рабочей поверхности, или ее можно удерживать с помощью других приспособлений. Этот станок может шлифовать заготовки из стали, чугуна, цветных металлов и других материалов.
|
Наименование |
Ед. изм. |
Характеристика |
|
|
Перемещения |
Максимальное продольное перемещение |
мм |
1130 |
|
Поперечное перемещение |
мм |
450 |
|
|
Максимальное расстояние от шпинделя до стола |
мм |
580 |
|
|
Рабочий стол |
Размеры стола |
мм |
406*1020 |
|
Размер магнитной плиты |
мм |
400*1000 |
|
|
Максимальная нагрузка на стол (включая магнитную плиту) |
кг |
600 |
|
|
Скорость продольного перемещения стола |
м/мин |
7-23 |
|
|
Подачи стола |
Автоматическая подача |
мм/мин |
0,1-8 |
|
Быстрая подача |
мм/мин |
990 |
|
|
Подача в ручном режиме управления |
мм/деление |
0,02 |
|
|
Подачи шлифовальной бабки |
Автоматическая подача |
- |
только для сериq AHR/AHD |
|
Быстрая подача |
- |
||
|
Подача в ручном режиме управления |
мм/деление |
0,005 |
|
|
Шлифовальный круг |
Скорость |
об/мин |
1450(50Гц)/1750(60Гц) |
|
Размеры (Внешний диаметр*Ширина*Внутренний диаметр) |
мм |
350*40*127 |
|
|
Мощность двигателей |
Мощность шпинделя |
кВт |
5,5 |
|
Мощность мотора гидравлики |
кВт |
2,2 |
|
|
Мощность насоса СОЖ |
кВт |
0,125 |
|
|
Мощность мотора поперечной подачи |
кВт |
только для серий AHR/AHD |
|
|
Другие параметры |
Общая мощность станка |
кВт |
9 |
|
Габариты станка (Длина*Ширина*Высота) |
мм |
2950*2270*2210 |
|
|
Вес станка |
кг |
4000 |
|
